□ 개요

  ㅇ 구조설계 시 고려한 다양한 기본 조건의 파악
  ㅇ 재료 강도, 하중 조건, 구조 시스템 선정 및 설계 가정에 대한 검토 필요
       → 안전성, 사용성, 내구성이 확보되는지 확인 필요



□ 구조설계 적용 기준

  1) 법규
    (1) 건축법, 주택법, 같은법 시행령 및 규칙
    (2) Korea Design Standrad (KDS) 설계기준
      * 기준의 건축구조기준(KBC)를 포함한 여러 설계기준이 KDS로 통합 적용
  2) 적용 기준
    (1) 건축물 콘크리트구조 설계기준 (KDS 41 20 00)
    (2) 강구조설계기준 (KDS 41 30 10)
    (3) 건출물 기초구조설계기준 (KDS 41 19 00)
    (4) 기타 설계하중, 내진설계기준 등
  3) 참고 기준
    (1) International Building Code (IBC)
    (2) ACI (American Concrete Institute)
    (3) AISC (American Institute of Steel Construction)
    (4) ASCE (American Society of Civil Engineers)


□ 구조설계법

구분	내용
허용응력설계법	ㆍ탄성이론 기반 ㆍ구조해석으로 산정한 부재 단면의 응력이 허용응력(안전율을 감안한 한계응력)을 초과하지 않도록 설계
강도설계법	ㆍ재료의 비탄성 거동을 고려 ㆍ산정한 부재 단면의 공칭강도에 강도감소계수를 곱한 설계강도의 값이 계수하중에 의한 부재력 이상이 되도록 설계
한계상태설계법	ㆍ하중 및 재료에 대해 각각의 안전계수를 사용하여 특성을 설계에 반영 ㆍ안전성은 극한 한계상태, 사용성은 사용성 한계상태로 검토 ㆍ일반적으로 강구조 등에 적용

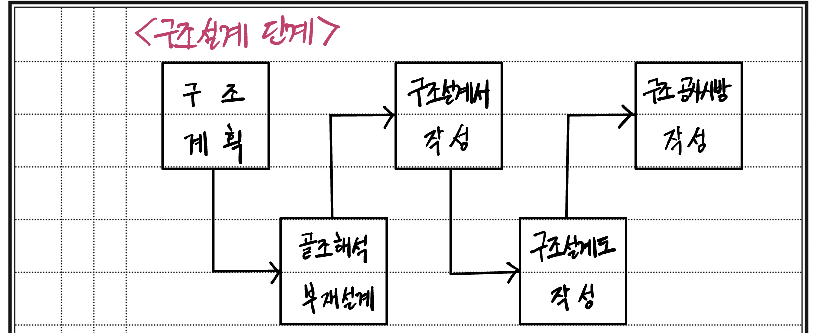

□ 구조설계의 단계



□ 재료 강도

  1) 사용재료의 적합성
    - 기초 및 주요 구조부 등 안전상 중요한 부위는 사용되는 구조재료가 설계 시에 적용한 설계 기준강도 성능 이상인지 확인 필요
  2) 신재료의 강도
    - 구체적으로 규정되지 않은 신재료를 사용하는 경우 관련 기준에 따라 설계강도 및 허용응력값을 결정 후 설계 및 시공


□ 구조 실험

  1) 풍동실험
    - 특별 풍하중을 적용하는 건축물 또는 공작물에 대한 풍하중을 평가하는 경우 풍동실험을 수행한 결과에 의거하여 구조설계 필수
  2) 강구조 접합부 인증실험
    - 새로운 강구조 내진접합부는 인정실험기준에 따라 인증 실험을 수행 후 연구논문 을 관련분야 전문학술단체 등으로부터 인증을 받아 국토교통부에 제출, 심의 절차에 따라 승인을 득한 후 적용
