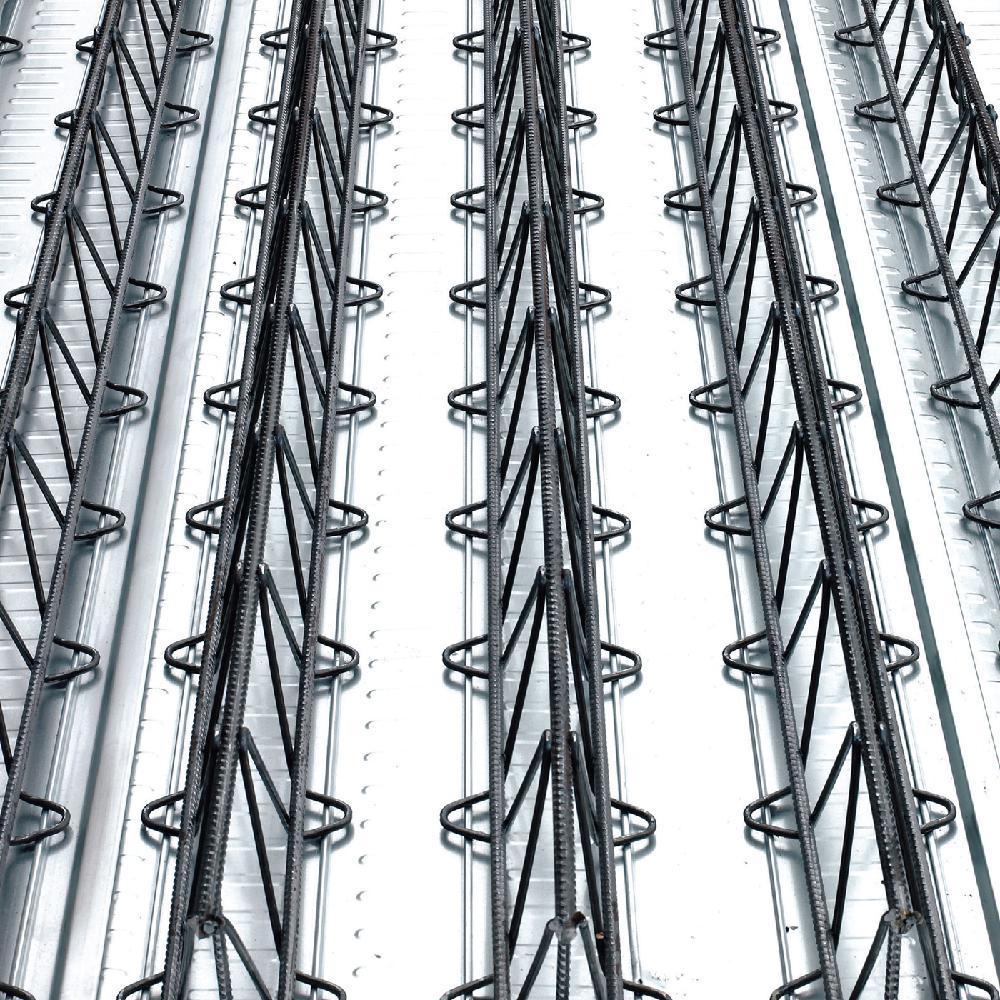

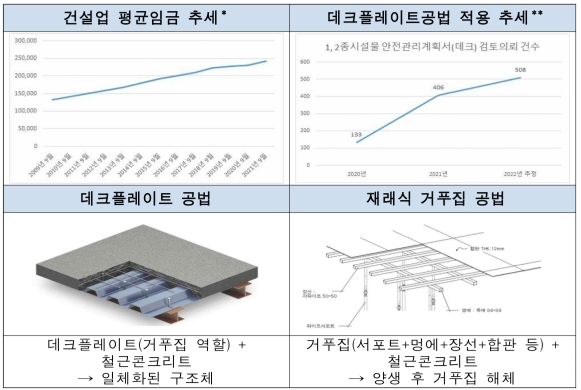

최근 건설현장에서 데크플레이트의 사용은 지속적으로 증가 추세에 있습니다.
많은 현장에서 인건비 상승, 높은 층고 대응용 가설비 절감, 폐기물 저감 등의 사유로 데크플레이트 공법을 선택하기 때문입니다.

이로 인해 데크플레이트 관련 사고도 지속적으로 발생하고 있습니다.

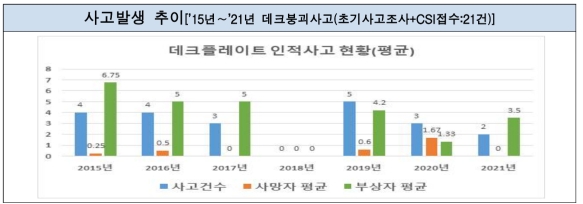

최근 7년간 연 3건 발생하고 있으며, 특히 구조물 붕괴 등으로 연 1.6명의 사망자가 발생하고 있습니다.

당연히 관련해서 건축시공기술사 등 시험에서도 데크플레이트 붕괴 등과 관련한 문제가 출제되고 있습니다.

[ 기출 현황 ]
(127회 서술) 데크플레이트 붕괴 원인과 시공 시 유의사항

이에 국토교통부 및 국토안전관리원에서 작성한 '데크플레이트 붕괴 사고 유형 및 대책' 보고서 기반으로 붕괴 사고 유형 및 대책을 정리해 봤습니다.

💯
건축시공기술사 서브노트

본 글에 캡처된 수기✍️ 서브노트는
제가 실제로 작성한 서브노트📚입니다.

서브노트 PDF가 필요하신 분은
아래 링크 참고 부탁드립니다.
👇
건축시공기술사 서브노트

- '15년 1월부터 '22년 4월 사이 발생한 17건의 데크플레이트 사고유형 분석 결과 기반
- 데크플레이트의 직접 붕괴보다는 데크플레이트를 지지하는 보 및 동바리가 콘크리트 타설 하중을 견디지 못해 사고가 발생

1. 설계 검토 부족
  - 구조계산서 및 시공상세도면 검토 미흡

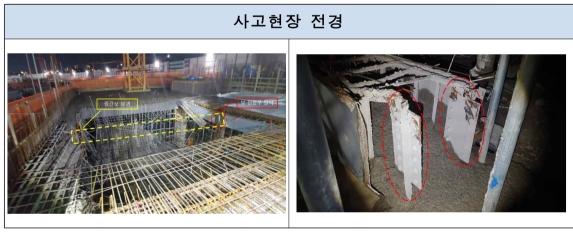

1) 지지슬래브 강도 부족
    - 고정하중 증가
    - 동바리 임의철거

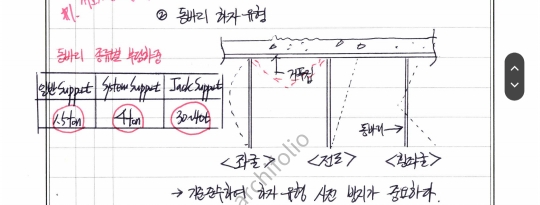

  2) Jack Support 좌굴
    - Jack Suport 구조검토 오류
    - 시공상세도면 및 시공관리 미흡

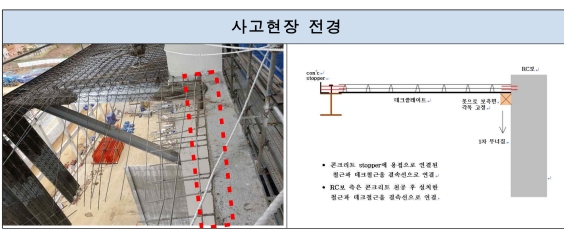

3) 보 접합부 파단
- 데크플레이트 하부 RC보 접하부(각재)가 상부하중을 견디지 못하고 탈락

2. 시공관리 미흡
  - 설계와 다르게 시공하거나, 공사 중 시공관리 소홀

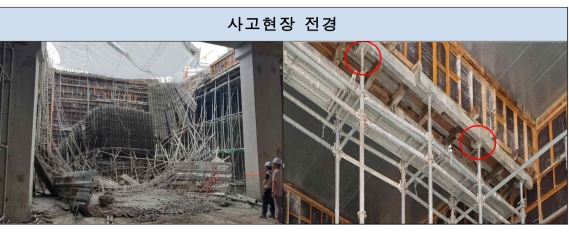

  1) 동바리 좌굴
    - 구조계산서와 상이하게 시공

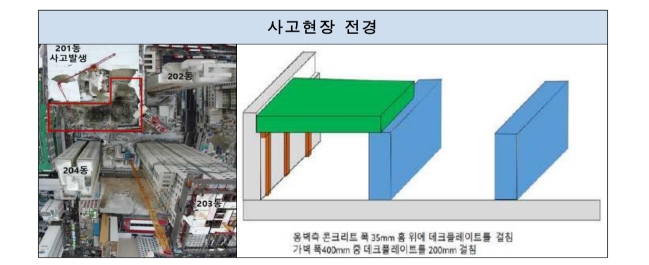

2) 데크플레이트 꺾임 현상
- 콘크리트 집중 타설

3. 자재 품질 미흡
1) 용접 불량
- 거더 접합부 용접 파단으로 인한 붕괴

2) 하부 철골보 파단
- 용접 불량 및 구조 안전성 검토 미실시

1. 설계도서 검토 개선
1) 구조안전성 검토 철저
- 사용 시 및 시공 시 구조검토 철저 실시

  2) 데크플레이트 안전성 검토
    - 철골보, RC보, SRC보, PC 보 및 복합구조 등 다양한 지지구조의 특성을 고려
  3) 시공상세도 작성
    - 데크플레이트 걸침 길이, 접합/이음방법 및 설치 간격 시공상세도 명시

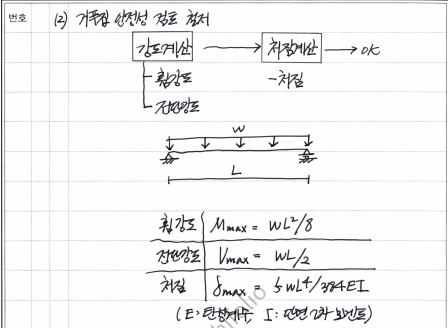

4) 가설구조물 안전성 검토
- 데크플레이트 하부 가설 동바리 구조 안전성 검토 누락 주의

2. 시공관리 개선
1) 콘크리트 타설 기준 준수
    - 속도, 두께, 타설 높이 등
  2) 적정 공기 확보
  3) 현장 특성에 맞는 안전관리계획서 작성 및 검토
  4) 데크플레이트 판개 후 즉시 가용접

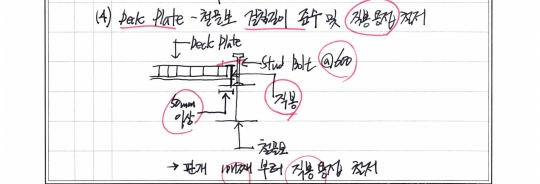

5) 데크플레이트 걸침 길이 확보 철저
6) 콘크리트 분산타설

7) 동바리 Reshoring 기준 준수
8) 콘크리트 타설 작업 간 하부 통제 철저

3. 자재 품질검사 개선
  1) 자재 반입 시 품질 기준 접합 여부 검사
  2) 데크플레이트 설치 시점 기술지도 실시
  3) 건설기술인 대상 사례 위주 특화교육 실시
