[Engineer] 레미콘 단위수량 측정방법





KCI-RM101 : 2023
레미콘 단위수량 신속측정 방법

우선 기본적으로 콘크리트의 받아들이기 품질 검사 기준에 따르면 (KCS 14 20 10 일반콘크리트, 표 3.5-2) "단위수량" 관련된 품질 검사 기준은 다음과 같습니다.

□ 시험·검사 방법
  - 한국콘크리트학회제규격(KCI-RM101)에 따른 시험

□ 시기 및 횟수
  - 1회/일, 120 m3 마다 또는 배합이 변경될 때마다

□ 판정 기준
  - 시방배합 단위수량±20kg/m3 이내

KCS 14 20 10 일반콘크리트, 표 3.5-2



---

이 중에서 단위수량 시험방법 관련한 한국콘크리트학회제규격 관련 내용을 정리해 봤습니다.

건설 엔지니어분들 업무에 도움이 되시길 바랍니다.

1. 적용 범위

  - 레미콘 타설 현장에서 굳지 않은 콘크리트의 단위수량을 신속하게 측정할 수 있는 시험방법 규정

2. 단위수량 신속측정 방법 종류

  1) 정전용량법
  2) 단위용적질량법(주수법)
  3) 고주파가열법
  4) 마이크로파법



3. 시험용 측정기기

  - 아래 명시된 성능 이상의 것을 사용해야 함
  - 공인교정기관에서 교정된 것을 사용
  - 사전 품질관리자 승인 필요

  1) 정전용량법
    (1) 원리
       - 고주파 유전율 방식을 이용하여 단위수량 측정
    (2) 요구사항
       - 고주파 주파수 50 MHz
       - 측정 용기 내부 용적 300 cc 이상

  2) 단위용적질량법(주수법)
    (1) 원리
       - 단위 용적 지량의 변화를 이용하여 단위수량 측정
    (2) 요구사항
       - 측정 용기의 용적은 7 L
       - 뚜껑의 상부에는 용기의 약 5%의 내용량을 가진 공기실 보유
       - 100 kPa 압력에도 공기 및 물이 새지 않는 구조

  3) 고주파가열법
    (1) 원리
       - 전자레인지를 이용하여 가열건조 전후 질량차를 통해 단위 수량 측정
    (2) 요구사항
       - 고주파 정격출력 1,700 W 이상
       - 내부 챔버의 크기는 시료 용기의 크기(230±30mm) 고려하여 300 mm x 300 mm x 200 mm(H) 이상
       - 1,700W로 15분 이상 연속 가열 시 성능 문제없어야 함

  4) 마이크로파법
    (1) 원리
       - 콘크리트 투과되는 마이크로파가 물분자에 의해 진폭감쇠 등이 발생하는 원리를 이용
    (2) 요구사항
       - 마이크로파가 발신 및 수신되는 프로브는 세라믹 재질, 반복삽입 시 충분한 마모저항성 확보 필요
       - 마이크로파가 침투되는 깊이는 프로브 표면에서 30 mm 이상
       - 측정에 사용되는 시료 요기는 공기량 측정기

5. 시험 방법

  1) 정전용량법

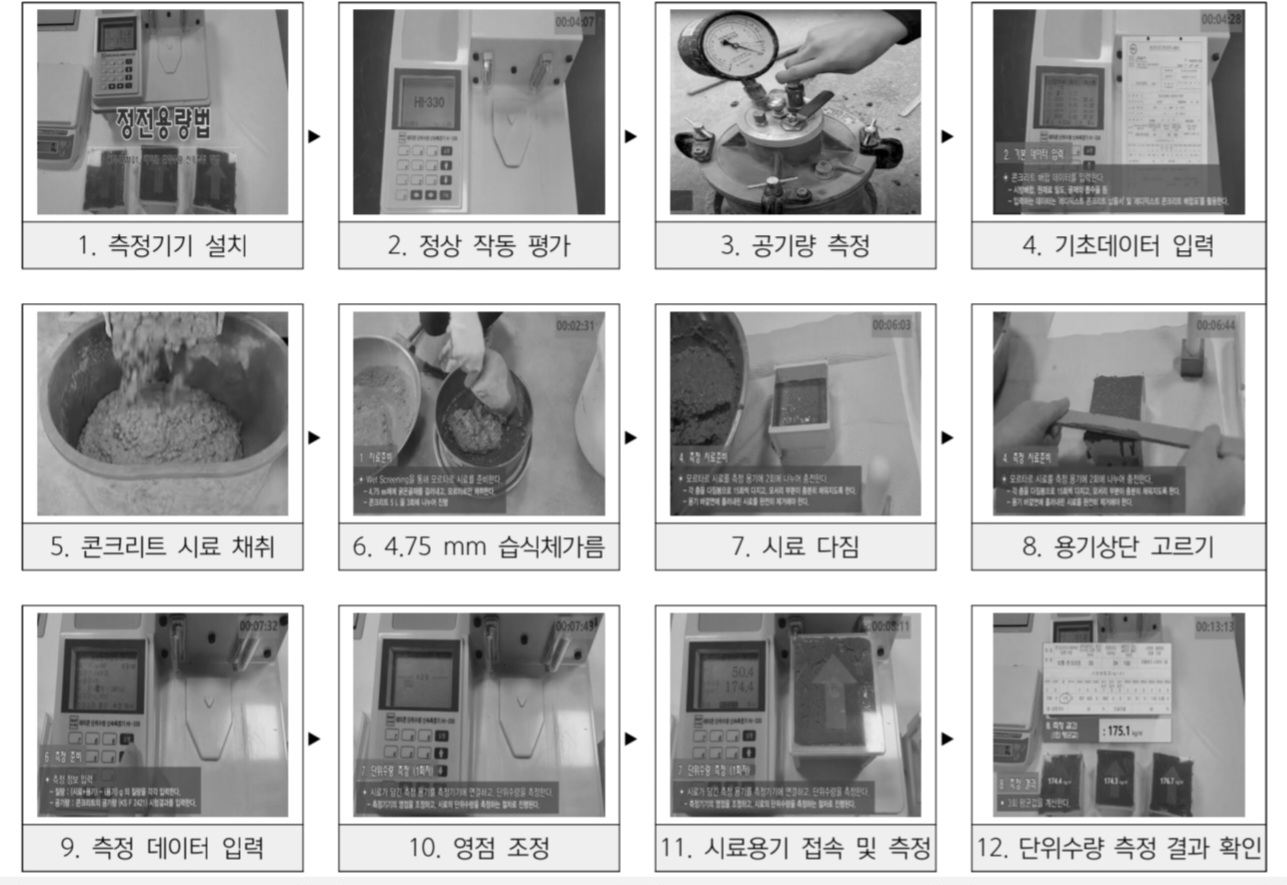

    (1) 시험 절차도

    (2) 주의사항
       - 측정장치는 표면이 단단하고 평활한 위치에 설치
       - 고주파 전압에 영향을 주는 금속제, 휴대폰 등은 20 cm 이상 이격
       - 전극부 이물질 제거

  2) 단위용적질량법
    (1) 시험 절차도

    (2) 주의사항
       - 측정장치는 표면이 단단하고 평활한 위치에 설치
       - 깔대기 등을 이용하여 자연 낙하방식으로 물 주수
       - 물이 기포 없이 충분히 배출되는 것을 확인 후 주수 정지
       - 측정 전 공기량 시험기 외부 이물질 완벽히 제거

  3) 고주파가열법
    (1) 시험 절차도

    (2) 주의사항
       - 내부 이물질 제거
       - 시험 전 시료 용기는 표면이 건조해야 함


  4) 마이크로파법

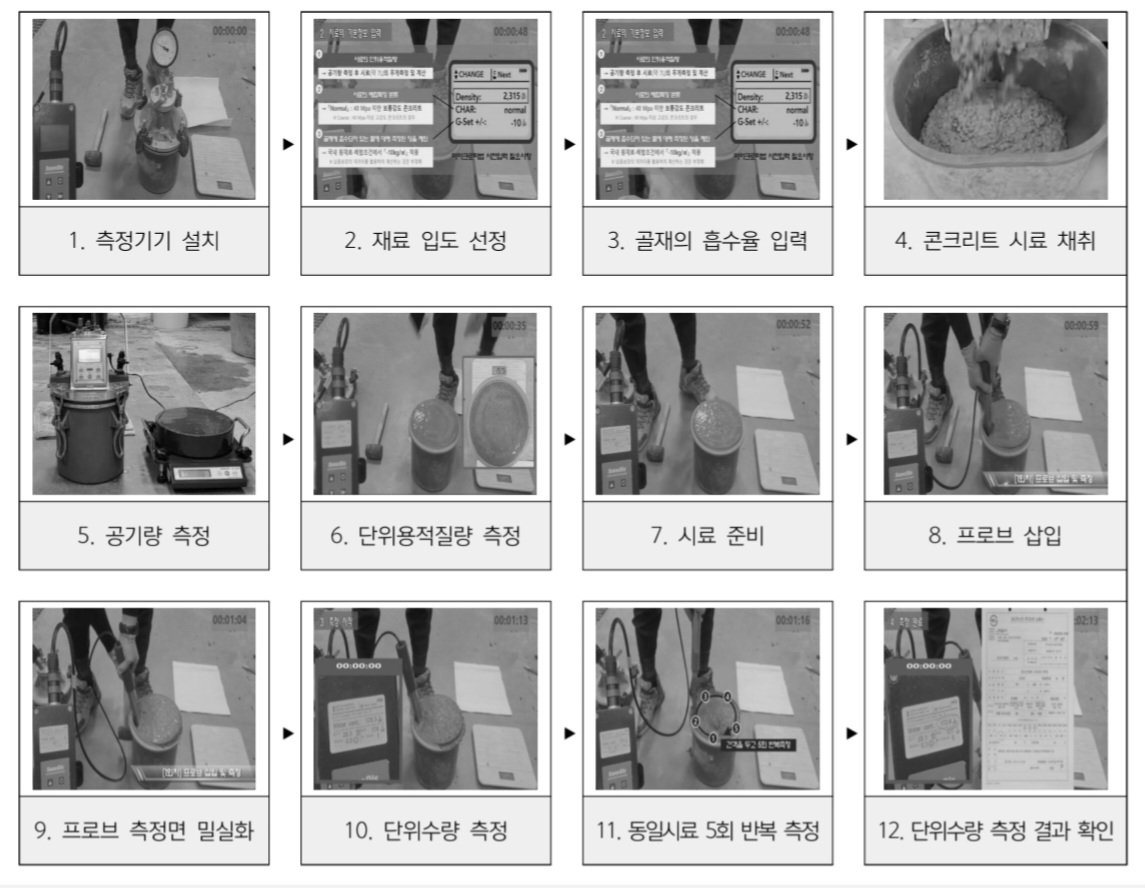

    (1) 시험 절차도

    (2) 주의사항
       - 측정장치는 표면이 단단하고 평활한 위치에 설치
       - 시료의 단위용적질량은 시험을 통해 구한 값으로 적용
       - 시험에 사용하는 용기의 정확한 실제 용적 파악 필요
       - 재료분리가 발생한 경우 측정값의 오차 발생 가능

---

📢
