[기술사-용어] 피복두께의 필요성

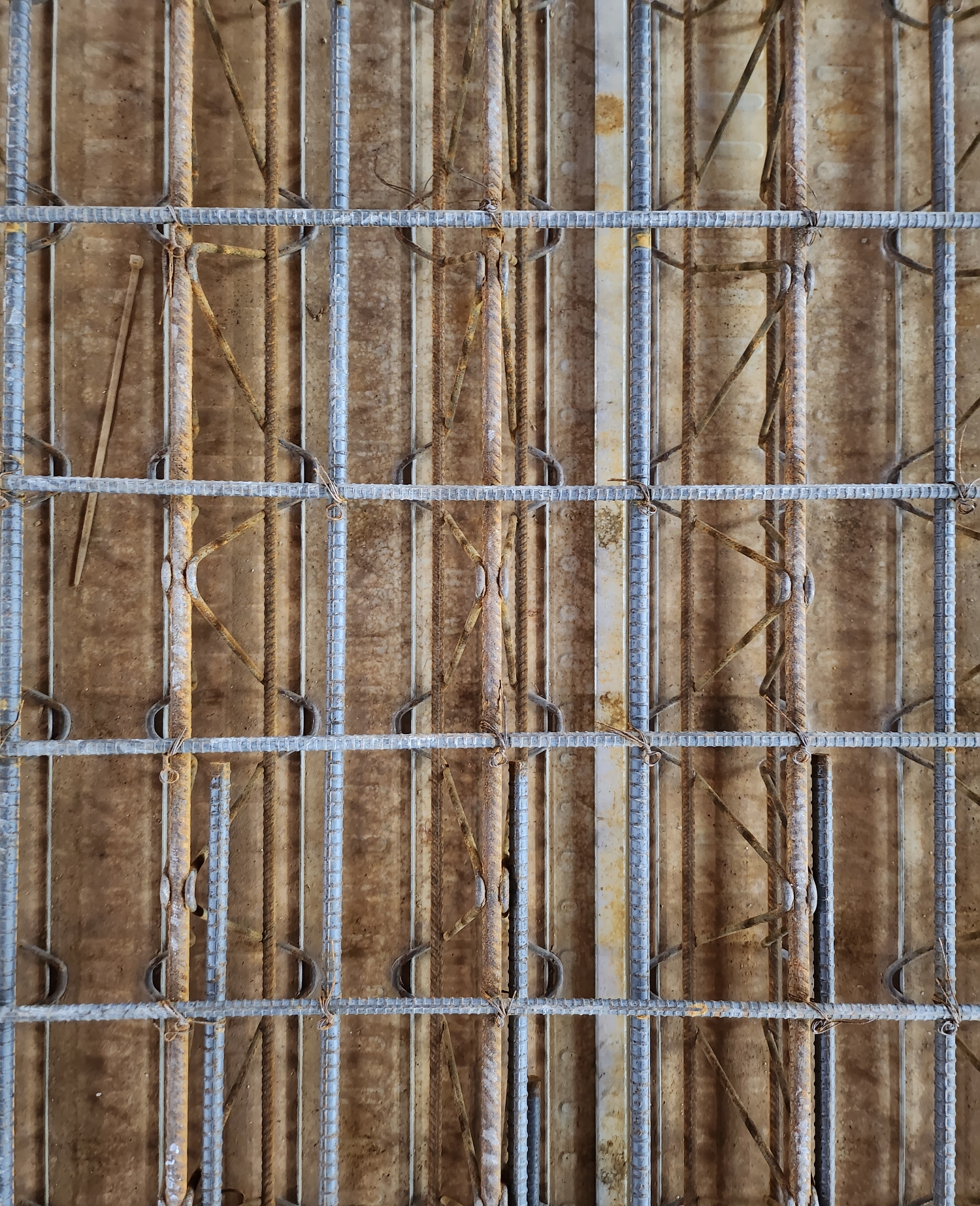

데크 플레이트에도 현장에서 배근하는 철근이 있습니다.

철근콘크리트 등에서 피복두께의 필요성을 포함한 내용은 빈출 되는 주제입니다.
꼭 정리해두셔야 합니다.

[기출 현황]
- '14년 104회 1교시 현장 치기 콘크리트 피복두께
- '16년 108회 4교시 철근콘크리트 부위별 피복두께 기준 및 피복두께 확보방법
- '16년 109회 4교시 철근콘크리트 공사에서 철근배근 오류로 인한 콘크리트 피복두께 유지가 잘못된 경우 구조물에 미치는 영향
- '16년 118회 3교시 철근콘크리트 공사에서 철근배근 오류로 인한 콘크리트 피복두께 유지가 잘못된 경우 구조물에 미치는 영향
- '20년 120회 2교시 철근 피복두께르 유지해야 하는 이유와 최소피복두께 기준

아래 글 중간중간 나오는 서브노트는 제가 공부했던 서브노트입니다.
서브노트 PDF 파일이 필요하신 분은 글의 제일 하단부 참고 부탁드립니다.

1. 피복두께 정의

  - 철근 콘크리트 또는 철골철근 콘크리트 단면에서 최외측의 철근, 긴장재, 강재표면과 콘크리트 부재 표면까지의 최단거리 (KDS  14 20 01)
  - 피복은 철근 공칭치수의 1.5배 이상 확보

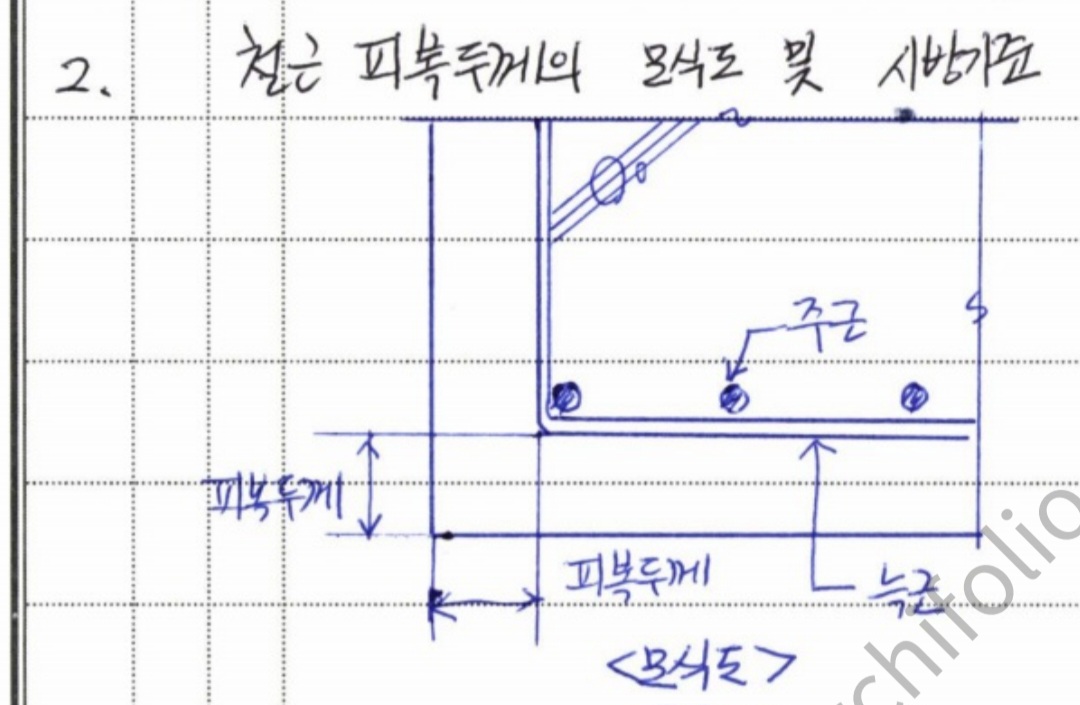

2. 피복두께 개념도

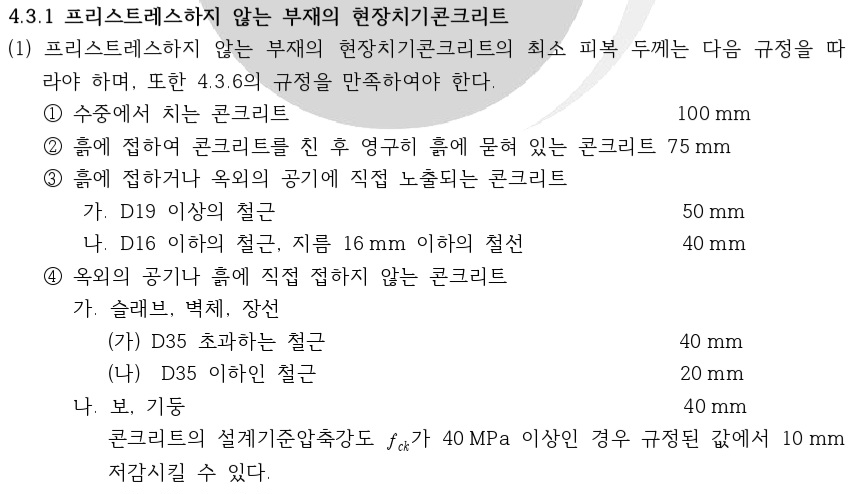

3. 최소  피복두께 기준 (KDS 14 20 50)

⚠️자료 중 영구히 흙에 묻혀 있는 콘크리트 피복두께를 80mm으로 설명하는 자료가 있습니다.
잘못된 내용입니다.
최신 기준은 75mm입니다.
21년 내구성 노출 등급 개정에 따른 콘크리트 피복두께 규정이 개정되었습니다.

  - 공기나 흙에 직접 접하지 않는 보나 기둥의 설계기준강도가 40 MPa 이상인 경우, 규정값에서 10mm 저감 가능

4. 철근 피복두께 필요성

  1) 내구성
    - H2O, CO2 침투 방지 -> 중성화 도달 수명 연장
  2) 부착성
    - 철근 부착강도 확보
  3) 내화성
    - 화재 시 고열로부터 철근 보호
  4) 방청성
    - 철근 부동태막 보호, Fe(OH)2
  5) 유동성
    - 콘크리트 타설시 유동성 확보

5. 철근 피복두께 확보 방안

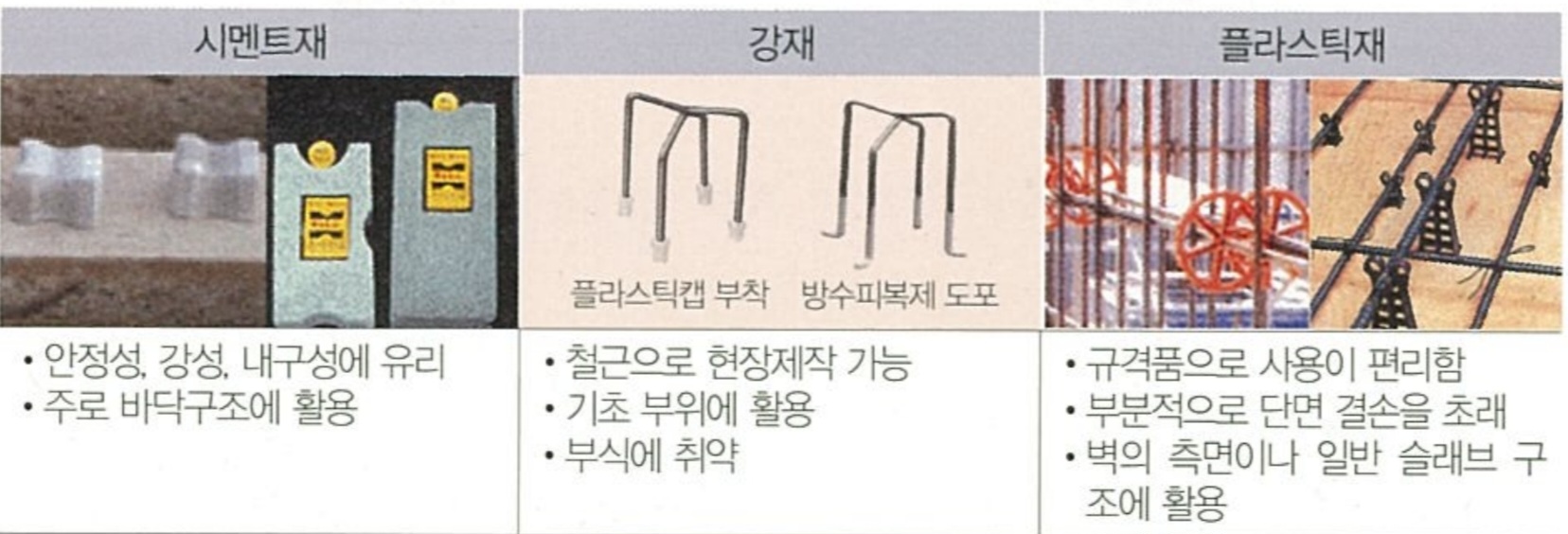

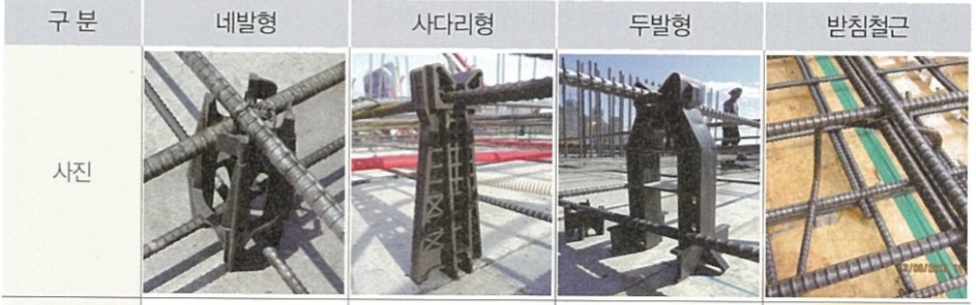

  1) 배근 전 적정 Spacer 배치

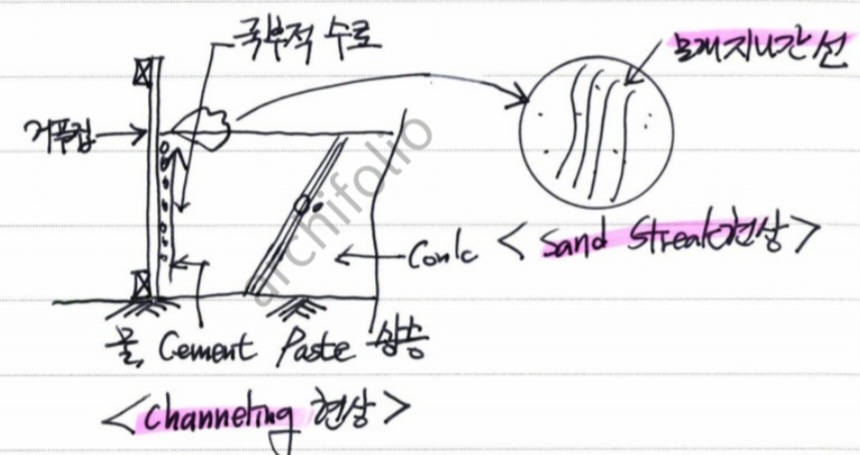

2) 굵은 골재에 의한 Channeling 현상 방지

  3) Concrete 다짐 간격 500mm 이하 유지
  4) 거푸집 Form Tie 적정 간격 준수
  5) 거푸집 Separator 배치 기준 준수

  6) 피복두께 부족 의심구간 확인 및 재시공

6. 철근 피복두께 검사

  1) 육안검사
  2) 육안검사 확인검사
  3) 실외면 피복두께 검사
