□ 🔬문제 분석

135회 서술, 129회 서술, 106회 서술로 출제된 기출문제와 유사한 내용입니다.

많은 분들이 선택하셨을 것으로 추정되는 가운데 어떻게 차별화를 했는지가 수험생별 점수를 가를 것으로 보입니다.





□ 🏅모범답안

1. 정의

1) 공통가설공사
- 공사 전반에 걸쳐 공통적으로 필요한 시설물 및 공사용 기계 등

2) 직접가설공사
- 본 공사의 직접적인 수행을 위한 시설물 공사

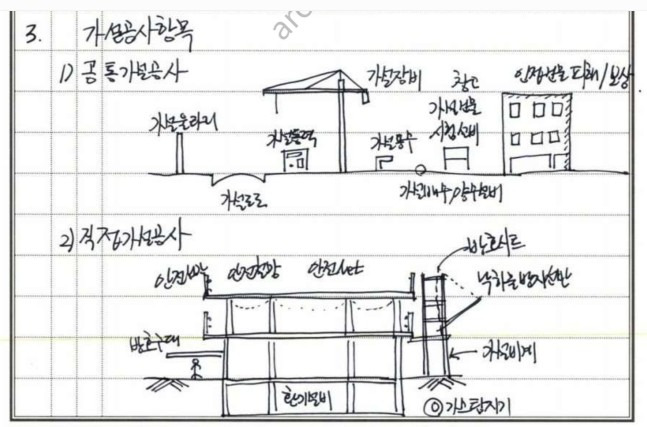

2. 공통가설공사 주요항목

1) 현장가설공급설비 및 가설시설물

(1) 현장가설공급설비

- 가설전기, 가설조명 및 가설냉난방, 가설환기, 가설 전화 및 가설통제장치

(2) 현장가설시설물

- 가설상수, 가설하수, 가설현장배수 및 가식장

(3) 가설시설물

- 가설방호책, 울타리, 가설출입문, 가설소방, 방음벽, 공사보호공

- 공사표지판 및 현장 내외부 폐쇄, 가설도로, 주차장, 현장사무소, 현장시험실

- 자재보관창고 및 기타 가설건물

2) 건설지원장비

- 건설작업용 리프트, 고소작업대, 고소작업차, 굴착기, 리프트운반구, 이동식크레인, 차량계건설기계, 타워크레인

3) 환경관리시설

- 비산먼지 방지시설, 폐수처리시설, 토사유출저감시설, 가설사무실 오수처리시설, 항타/발파 시 소음진동 방지시설, 공사장비 소음저감시설



3. 직접가설공사 주요항목

1) 가설 흙막이공사

(1) 벽체 형식에 따른 분류

- 엄지말뚝+흙막이 판 벽체

- 강널말뚝(Steel Sheet Pile) 벽체

- 소일시멘트 벽체

- CIP(Cast in Placed Pile)

- 지하연속벽체

(2) 지지 구조형식에 따른 분류

- 자립식

- 버팀구조 형식

- 지반앵커 형식

- 네일링 형식

- 경사고임대 형식

(3) 흙막이 벽 배면 지반보강 그라우팅

- JSP 공법

- LW 공법

- SGR 공법

- 숏크리트 공법

2) 거푸집 및 동바리

3) 가설교량, 노면복공

4) 비계

- 시스템비계, 강관비계, 강관틀비계, 이동식비계, 달비계, 말비계, 브라켓비계

- 작업발판, 작업계단, 경사로, 사다리

5) 안전시설

(1) 추락재해 방지시설

- 추락 방호망, 안전난간, 개구부 수평보호덮개, 리프트 승강구 안전문, EV 개구부용 난간틀, 수직형 추락방망

(2) 낙하물재해 방지시설

- 낙하물방지망, 방호선반, 수직보호망



​ 4. 공통가설공사와 직접가설공사 비교

구분	공통가설공사	직접가설공사
목적	공사전반 운영 지원	본공사 직접 시공
대상	2종목 이상의 공사에 공통 적용	특정 공종 집중 경향
특징	- 설계도서에 명시되지 않음 - 조립 및 해체 용이해야 함 - 반복 사용성 우수 요구 - 가공성 우수 요구

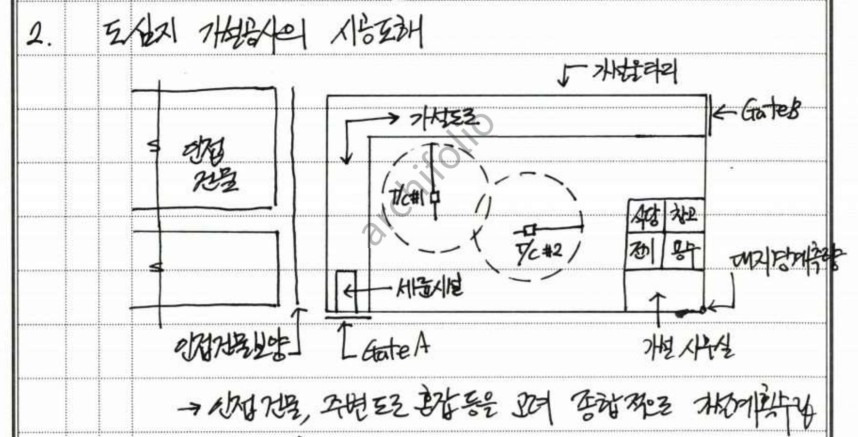

5. 가설공사 시공 시 유의사항

1) 가설공사 배치 계획 선 수립

- 중복, 해체/재설치 최소화, 작업 동선 확보

2) 자재 검수 및 품질 기록관리 기준 준수

3) 설계 및 시공 기준 준수

4) 구조계산서 및 구조도면 기준 안전성 검토

5) 설치 가설물 이상 유무 상시 점검 및 조치

6) 가설공사 중 발생되는 건설폐기물은 폐기물관리법에 따라 처리

7) 공사 완성물의 일부를 가설 시설물로 사용할 경우, 보강 및 복구를 포함하는 계획서, 구조계산서(설계 하중 조건 변경 시) 검토 실시

​

​
