🔑 Keyword

• 점토 지반, 간극수 제거, 장기적 변형, 소성 변형





1️⃣ 압밀 현상이란?

연약 점토 지반에서 하중이 작용하면
흙 속의 간극수(間隙水)가 서서히 빠져나가며 침하가 발생하는 현상입니다.

• 압밀은 시간이 오래 걸리는 침하로, 이를 "압밀 침하"라고 합니다.

​

2️⃣ 개념도 이해 (흙의 3상도 기반)

• 흙은 고체(S), 액체(W), 기체(A)의 3상 구조로 구성됩니다.
• 하중이 작용하면 간극수가 빠져나가면서 간극비가 감소하고, 전단강도가 감소하게 됩니다.



3️⃣ 압밀 vs 다짐

구분	압밀	다짐
발생 지반	점토	사질토
주요 원인	간극수 제거	공기 제거
침하 속도	느림 (장기간)	빠름
변형 유형	소성 변형	탄성 변형

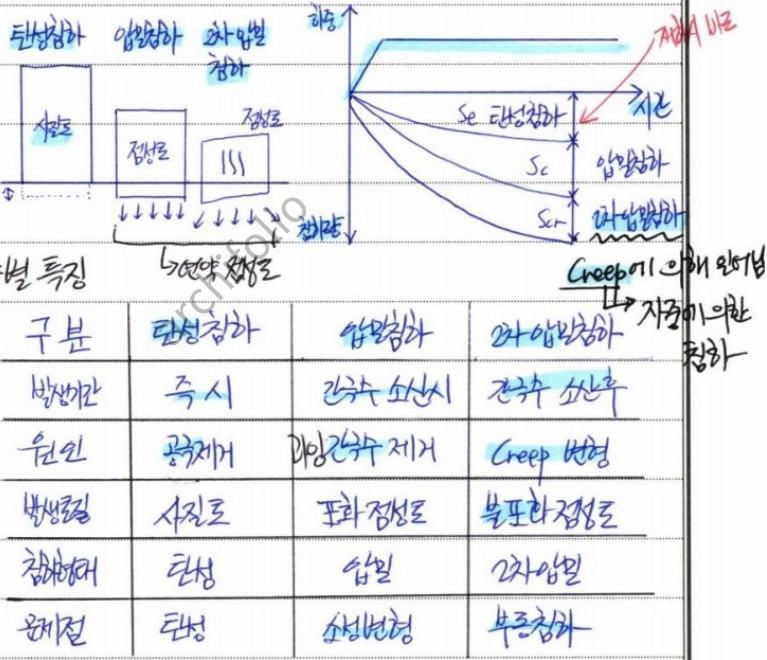

4️⃣ 침하의 3가지 종류

① 탄성 침하

• 발생 시기: 즉시
• 토질: 사질토
• 원인: 공극 제거

② 압밀 침하

• 발생 시기: 간극수 소산 시
• 토질: 포화 점성토
• 원인: 과잉 간극수 제거

③ 2차 압밀 침하

• 발생 시기: 간극수 소산 후
• 토질: 불포화 점성토
• 원인: 점토 구조 재배열(Creep 변형)



5️⃣ 압밀로 인한 구조물 영향 및 대책

📉 영향

• 지반 침하
• 구조물 균열
• 흙막이 붕괴

🛠 방지 대책

• 탈수 공법: Sand Drain, Paper Drain, Pack Drain
• 배수 공법
• 지반 개량
• 언더피닝(Underpinning)



6️⃣ 과압밀비 (OCR: Over Consolidation Ratio)

• 공식: OCR = 선행 압력 / 현재 유효 연직 응력

📝 예시:

• 예전에 흙이 받았던 압력(선행 압력)이 지금보다 크면 → OCR > 1 → 과압밀 상태

---



🔗 연관 용어

• 흙의 기본 성질

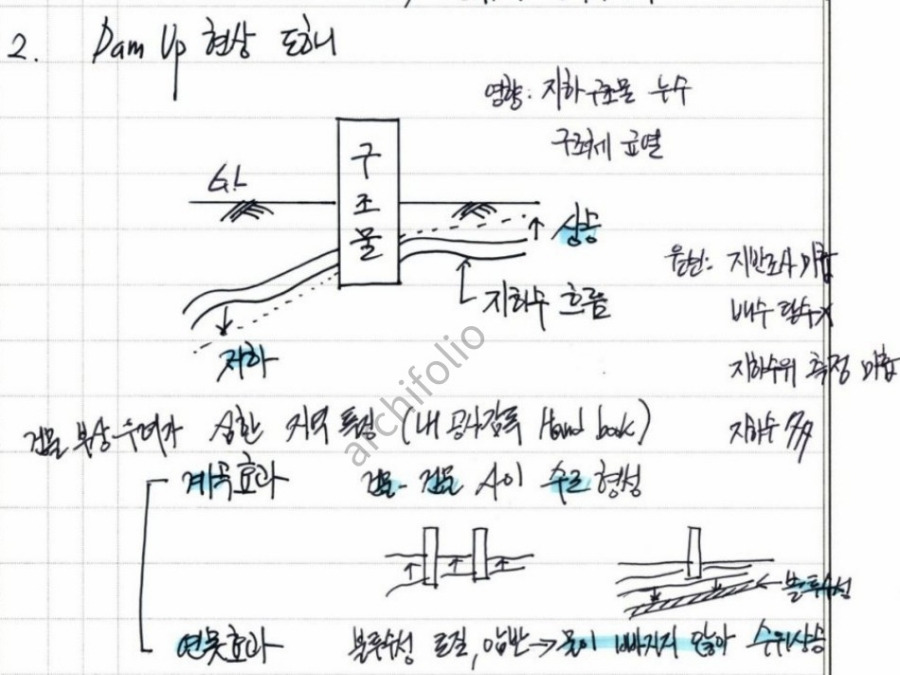

• Dam Up

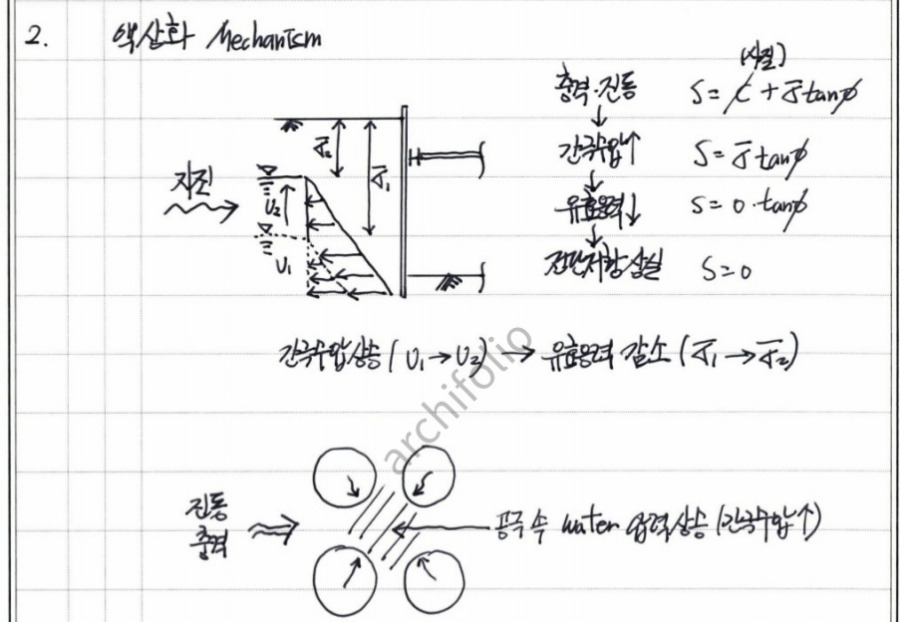

• 액상화 (Liquefaction)
